График проекций векторов на плоскость

Иногда полезно отображать комплексные величины вида z = х + yi в виде проекции радиус-вектора на плоскость. Для этого используется семейство графических команд класса feather:

• feather(U.V) — строит график проекции векторов, заданных компонентами U и V, на плоскость;

• feather (Z) — для вектора Z с комплексными элементами дает построения, аналогичные feather(REAL(Z),IMAG(Z));

• feather(..., S) — дает построения, описанные выше, но со спецификацией линий, заданной строковой константой S по аналогии с командой plot.

Пример применения команды feather:

» x=0:0.1*pi:3*pi;

»y=0.05+i;

» z=exp(x*y);

» feather(z)

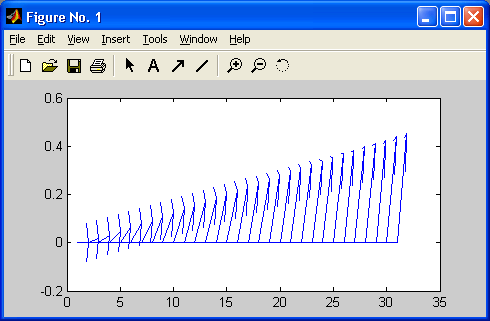

График, построенный в этом последнем примере, показан на рис. 6.15.
