График трехмерной слоеной поверхности

Иногда бывают полезны графики трехмерных слоеных поверхностей, как бы состоящие из тонких пластинок — слоев. Такие поверхности строит функция water-fall (водопад):

• waterfal(...) — строит поверхность, как команда mesh(...), но без показа ребер сетки. При ориентации графика относительно столбцов следует использовать запись waterfall(Z ¹ ) или waterfall (X ^' ,Y' ,Z').

Рассмотрим пример применения команды waterfall:

» [X.Y]=meshgrid([-3:0.1:3]);

» Z=sin(X)./(X.*2+Y.*2+0.3);

» waterfall(X.Y.Z)

» colormap(gray)

» shading interp

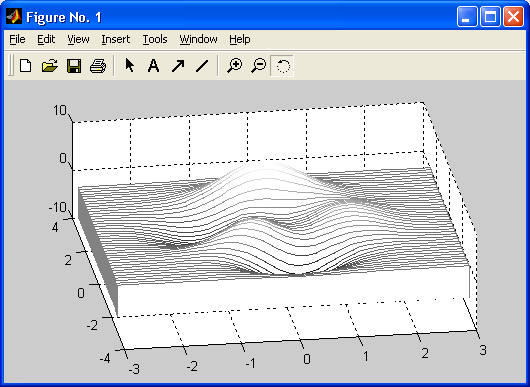

Соответствующий график показан на рис. 6.30.

Рис. 6.30. Трехмерная слоеная поверхность
