Управление свойствами осей графиков

Обычно графики выводятся в режиме автоматического масштабирования. Следующие команды класса axis меняют эту ситуацию:

• axis([XMIN XMAX YMIN YMAX]) — установка диапазонов координат по осям х и у для текущего двумерного графика;

• axis([XMIN XMAX YMIN YMAX ZMIN ZMAX]) - установка диапазонов координат по осям х, у и z текущего трехмерного графика;

• axis auto — установка параметров осей по умолчанию;

• axis manual — «замораживает» масштабирование в текущем состоянии, чтобы при использовании команды hold on следующие графики использовали те же параметры осей;

• axis tight — устанавливает диапазоны координат по осям в соответствии с диапазонами изменения данных;

• axis ij — задает «матричную» прямоугольную систему координат с началом координат в левом верхнем углу, ось i — вертикальная, размечаемая сверху вниз, ось j — горизонтальная и размечается слева направо;

• axis xy — устанавливает декартову систему координат с горизонтальной осью х, размечаемой слева направо, и вертикальной осью у, размечаемой снизу вверх. Начало координат размещается в нижнем левом углу;

• axis equal — включает масштаб с одинаковым расстоянием между метками по осям х, у и z;

• axis image — устанавливает масштаб, при котором пикселы изображения становятся квадратами;

• axis square — устанавливает текущие оси в виде квадрата (или куба в трехмерном случае) с одинаковым расстоянием между метками и одинаковой длиной осей;

• axis normal — восстанавливает масштаб, отменяя установки axis equal и axis square;

• axis vis3d — «замораживает» пропорции осей для возможности поворота трехмерных объектов;

• axi s off — убирает с осей их обозначения и маркеры; 0 axis on — восстанавливает ранее введенные обозначения осей и маркеры;

• V=axis — возвращает вектор-строку, содержащую коэффициенты масштабирования для текущего графика. Если текущий график двумерный, то вектор имеет 4 компонента, если трехмерный — 6 компонентов.

Следующий пример иллюстрирует применение команды axis при построении двумерного графика функции одной переменной:

» х=-5:0.1:5;

» plot(x,sin(x));

» axis([-10 10 -1.5 1.5])

На рис. 6.40 показан график, который строится в этом примере.

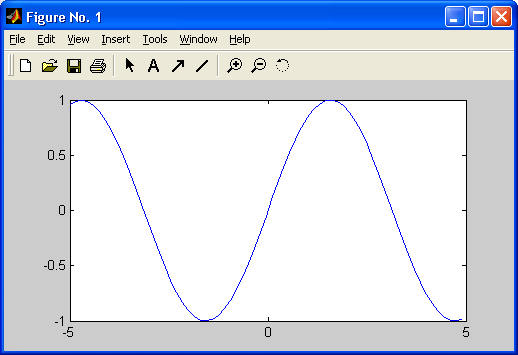

Рис. 6.39. Пример задания масштаба осей двумерного графика

Обратите внимание, что теперь масштабы осей заданы командой axis, а не диапазоном изменения значений х и у.
