Модификаторы изменения геометрии: bend (Изгиб)

Далее мы разберем набор самых применяемых модификаторов изменений формы и начнем с инструмента bend (Изгиб), используемого для создания деформации изгиба в уже готовом трехмерном объекте. Применив этот модификатор к существующему объекту (например, цилиндру), рассмотрим параметры и настройки, содержащиеся в свитке Parameters (Параметры) (рис. 5.55).

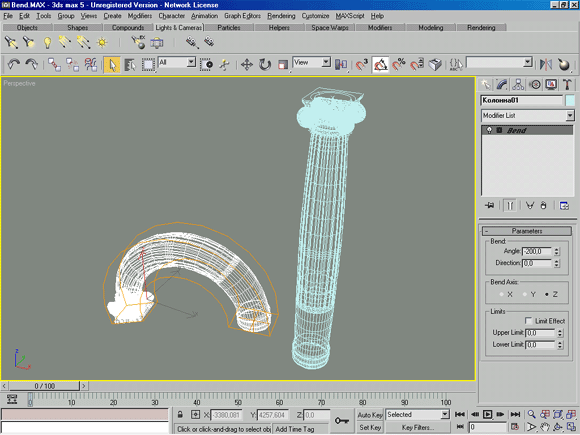

РИСУНОК 5.55. Параметры модификатора bend (Изгиб)

Группа bend (Изгиб) содержит два основных счетчика Angle (Угол) и Direction (Направление), задающих соответственно величин) изгиба и его направление в градусах.

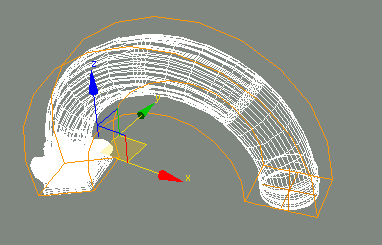

РИСУНОК 5.56. Варианты применения Изгиба

Переключатели группы bend Axis (Оси Изгиба) управляют ориентацией деформации изгиба, выбирая текущую координатную ось.

Область действия деформации задается Gizmo (Контейнером Модификатора), который вместе с параметром Center (Центр) составляют подобъектный уровень инструмента bend (Изгиб).

Настройки группы Limits (Ограничения) позволяют настраивать область действия модификатора применительно к выбранной оси деформации. Для включения режима ограничений предназначен флажок Limit Effect (Эффект Ограничения), а пара счетчиков Upper Limit (Верхний Предел) и Lower Limit (Нижний Предел) задает координаты плоскостей, ограничивающих действие модификатора (рис. 5.56).

Файл для практических занятий bend.mAX можно загрузить с сайта издательсьва.
