РЕЛЯЦИОННЫЙ ПОДХОД К ПОСТРОЕНИЮ ИНФОЛОГИЧЕСКОЙ МОДЕЛИ

Понятие информационного объекта

Информационный объект - это описание некоторой сущности (реального объекта, явления, процесса, события) в виде совокупности логически связанных реквизитов (информационных элементов). Такими сущностями для информационных объектов могут служить: цех, склад, материал, вуз, студент, сдача экзаменов и т.д.

Информационный объект определенного реквизитного состава и структуры образует класс (тип), которому присваивается уникальное имя (символьное обозначение), например Студент, Сессия, Стипендия.

Информационный объект имеет множество реализации - экземпляров, каждый из которых представлен совокупностью конкретных значений реквизитов и идентифицируется значением ключа (простого - один реквизит или составного - несколько реквизитов). Остальные реквизиты информационного объекта являются описательными. При этом одни и те же реквизиты в одних информационных объектах могут быть ключевыми, а в других - описательными. Информационный объект может иметь несколько ключей.

Пример 15.8. На рис. 15.14 представлен пример структуры и экземпляров информационного объекта Студент.

В информационном объекте Студент ключом является реквизит Номер (¦ личного дела), к описательным реквизитам относятся: Фамилия (Фамилия студента), Имя (Имя студента). Отчество (Отчество студента). Дата (Дата рождения). Группа (N группы). Если отсутствует реквизит Номер, то для однозначного определения характеристик конкретного студента необходимо использование составного ключа из трех реквизитов: Фамилия + Имя + Отчество.

Структура

Номер

Фамилия

Имя

Отчество

Дата

Группа

Экземпляры инф. объекта Студент

16493

Сергеев

Петр

Михайлович

01.01.76

111

16593

Петрова

Анна

Владимировна

15.03.75

112

16693

Анохин

Андрей

Борисович

14.04.76

111

Рис. 15.14. Пример структуры и экземпляров информационного объекта

Пример 15.9. Hа рис.15.15 изображен пример компактного представления информационного объекта Студент с обозначением имени объекта, ключа и указанием максимально возможного числа экземпляров записи.

Студент============== 150

Номер

Рис. 15.15. Пример компактного представления информационного объекта

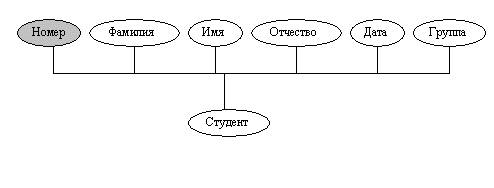

Пример 15.10. Пример представления информационногообъектаСтудент в видеграфа на рис. 15.16.

Рис. 15.16. Пример представления информационного объекта в виде графа

НОРМАЛИЗАЦИЯ ОТНОШЕНИЙ

Понятие нормализации отношений

Одни и те же данные могут группироваться в таблицы (отношения) различными способами, т.е. возможна организация различных наборов отношений взаимосвязанных информационных объектов. Группировка атрибутов в отношениях должна быть рациональной, т.е. минимизирующей дублирование данных и упрощающей процедуры их обработки и обновления.

Определенный набор отношений обладает лучшими свойствами при включении, модификации, удалении данных, чем все остальные возможные наборы отношений, если он отвечает требованиям нормализации отношений [1].

Нормализация отношений - формальный аппарат ограничений на формирование отношений (таблиц), который позволяет устранить дублирование, обеспечивает непротиворечивость хранимых в базе данных, уменьшает трудозатраты на ведение (ввод, корректировку) базы данных.

В.Коддом выделены три нормальные формы отношений и предложен механизм, позволяющий любое отношение преобразовать к третьей (самой совершенной)•нормальной форме [2].

Первая нормальная форма

Отношение называется нормализованным или приведенным к первой нормальной форме, если все его атрибуты простые (далее неделимы). Преобразование отношения к первой нормальной форме может привести к увеличению количества реквизитов (полей) отношения и изменению ключа.

Например, отношение Студент = (Номер, Фамилия, Имя, Отчество, Дата, Группа) находится в первой нормальной форме.

Вторая нормальная форма

Чтобы рассмотреть вопрос приведения отношений ко второй нормальной форме, необходимо дать пояснения к таким понятиям, как функциональная зависимость и полная функциональная зависимость.

Описательные реквизиты информационного объекта логически связаны с общим для них ключом, эта связь носит характер функциональной зависимости реквизитов.

Функциональная зависимость реквизитов - зависимость, при которой в экземпляре информационного объекта определенному значению ключевого реквизита соответствует только одно значение описательного реквизита.

Такое определение функциональной зависимости позволяет при анализе всех взаимосвязей реквизитов предметной области выделить самостоятельные информационные объекты.

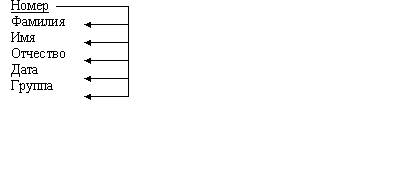

Пример 15.11. Пример графического изображения функциональных зависимостей реквизитов Студент показан на рис. 15.17, на котором ключевой реквизит указан ".

Рис.15.17. Графическое изображение функциональной зависимости реквизитов

В случае составного ключа вводится понятие функционально полной зависимости.

Функционально полная зависимость неключевых атрибутов заключается в том, что каждый неключевой атрибут функционально зависит от ключа, но не находится в функциональной зависимости ни от какой части составного ключа.

Отношение будет находиться во второй нормальной форме, если оно находится в первой нормальной форме, и каждый неключевой атрибут функционально полно зависит от составного ключа.

Пример 15.12. Отношение Студент = (Номер, Фамилия, Имя, Отчество, Дата, Группа) находится в первой и во второй нормальной форме одновременно, так как описательные реквизиты однозначно определены и функционально зависят от ключа Номер. Отношение Успеваемость = (Номер, Фамилия, Имя, Отчество, Дисциплина, оценка) находится в первой нормальной форме и имеет составной ключ Номер+Дисциплина. Это отношение не находится во второй нормальной форме, так как атрибуты Фамилия, Имя, Отчество не находятся в полной функциональной зависимости с составным ключом отношения.

Третья нормальная форма

Понятие третьей нормальной формы основывается на понятии нетранзитивной зависимости.

Транзитивная зависимость наблюдается в том случае, если один из двух описательных реквизитов зависит от ключа, а другой описательный реквизит зависит от первого описательного реквизита.

Отношение будет находиться в третьей нормальной форме, если оно находится во второй нормальной форме, и каждый неключевой атрибут нетранзитивно зависит от первичного ключа.

Пример 15.13. Если в состав описательных реквизитов информационного объекта Студент включить фамилию старосты группы (Староста), которая определяется только номером группы, то одна и та же фамилия старосты будет многократна повторяться в разных экземплярах данного информационного объекта. В этом случае наблюдаются затруднения в корректировке фамилии старосты в случае назначения нового старосты, а также неоправданный расход памяти для хранения дублированной информации.

Для устранения транзитивной зависимости описательных реквизитов необходимо провести "расщепление" исходного информационного объекта. В результате расщепления часть реквизитов удаляется из исходного информационного объекта и включается в состав других (возможно, вновь созданных) информационных объектов.

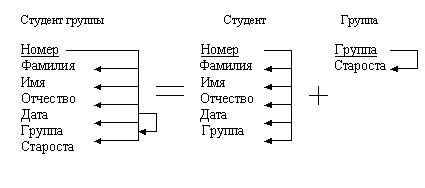

Пример 15.14. "Расщепление" информационного объекта, содержащего транзитив-ную зависимость описательных реквизитов, показано на рис. 15.18. Как видно из рис. 15.17, исходный информационный объект Студент группы представляется в виде совокупности правильно структурированных информационных объектов (Студент и Группа), реквизитный состав которых тождественен исходному объекту. Отношение Студент = (Номер, Фамилия, Имя, Отчество, Дата, Группа) находится одновременно в первой, второй и третьей нормальной форме.

Рис. 15.18. Пример "расщепления" структуры информационного объекта

ТИПЫ СВЯЗЕЙ

Все информационные объекты предметной области связаны между собой. Различаются связи нескольких типов, для которых введены следующие обозначения:

один к одному (1:1);

один ко многим (1:М);

многие ко многим (М:М).

Рассмотрим эти типы связей на примере 15.15.

Пример 15.15. Дана совокупность информационных объектов, отражающих учебный процесс в вузе:

СТУДЕНТ (Номер, Фамилия, Имя, Отчество, Пол, Дата рождения. Группа) СЕССИЯ (Номер, Оценка1, Оценка2, ОценкаЗ, Оценка4, Результат) СТИПЕНДИЯ (Результат, Процент) ПРЕПОДАВАТЕЛЬ (Код преподавателя. Фамилия, Имя, Отчество)

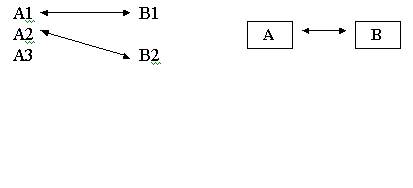

Связь о один к одному (1:1) предполагает, что в каждый момент времени одному экземпляру информационного объекта А соответствует не более одного экземпляра информационного объекта В и наоборот.

Рис. 15.19. Графическое изображение реального отношения 1:1

Пример 15.16. Примером связи 1:;1 может служить связь между информационными объектами СТУДЕНТ и СЕССИЯ:

СТУДЕНТ <->СЕССИЯ

Каждый студент имеет определенный набор экзаменационных оценок в сессию.

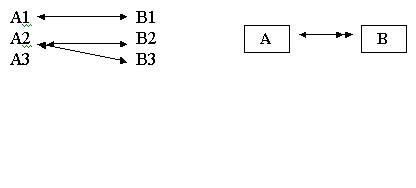

При связи один ко многим (1:М) одному экземпляру информационного объекта А соответствует 0, 1 или более экземпляров объекта В, но каждый экземпляр объекта В связан не более чем с 1 экземпляром объекта А. Графически данное соответствие имеет вид, представленный на рис. 15.20.

Рис. 15.20. Графическое изображение реального отношения 1:М

Пример 15.17. Приметой связи 1:М служит связь между информационными объектами СТИПЕНДИЯ И СЕССЕЯ:

СТИПЕНДИЯ <->>СЕССИЯ

Установленный размер стипендий по результатам сдачи сессии может повторяться многократно для различных студентов.

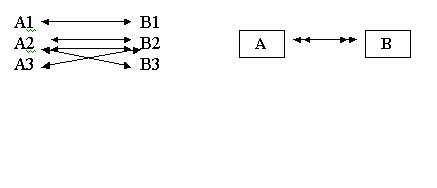

Связь многие ко многим (М:М) предполагает, что в каждый момент времени одному экземпляру информационного объекта А соответствует 0, 1 или более экземпляров объекта В и наоборот. На рис. 15.21графически представлено указанное соответствие.

Рис. 15.21Графическое изображение реального отношения М:М

Пример 15.18. Примером данного отношения служит связь между информационными объектами СТУДЕНТ и ПРЕПОДАВАТЕЛЬ:

СТУДЕНТ <<->> ПРЕПОДАВАТЕЛЬ

Один студент обучается у многих преподавателей, один преподаватель обучает многих студентов.

ПОСТРОЕНИЕ ИНФОЛОГИЧЕСКОЙ МОДЕЛИ

Архитектура СУБД

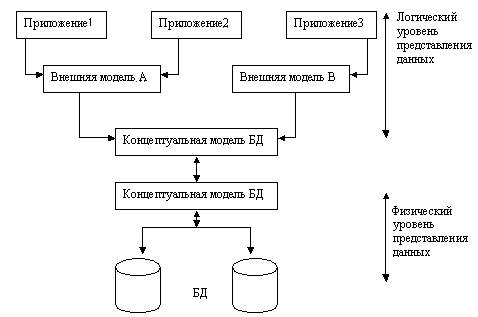

Базы данных и программные средства их создания и ведения (СУБД) имеют многоуровневую архитектуру, представление о которой можно получить из рис. 15.22 [1, 2, 6].

Рис. 15.22. Многоуровневое представление данных БД под управлением СУБД

Различают концептуальный, внутренний и внешний уровни представления данных баз данных, которым соответствуют модели аналогичного назначения.

Концептуальный уровень соответствует логическому аспекту представления данных предметной области в интегрированном виде. Концептуальная модель состоит из множества экземпляров различных типов данных, структурированных в соответствии с требованиями СУБД к логической структуре базы данных [6].

Внутренний уровень отображает требуемую организацию данных в среде хранения и соответствует физическому аспекту представления данных. Внутренняя модель состоит из отдельных экземпляров записей, физически хранимых во внешних носителях.

Внешний уровень поддерживает частные представления данных, требуемые конкретным пользователям. Внешняя модель является подмножеством концептуальной модели, Возможно пересечение внешних моделей по данным. Частная логическая структура данных для отдельного приложения (задачи) или пользователя соответствует внешней модели или подсхеме БД. С помощью внешних моделей поддерживается санкционированный доступ к данным БД приложений (ограничен состав и структура данных концептуальной модели БД, доступных в приложении, а также заданы допустимые режимы обработки этих данных ввод, редактирование, удаление, поиск).

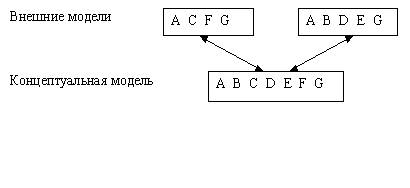

Пример 15.19. Соотношение между концептуальной и внешними моделями базы данных приведено на рис. 15.23.

Рис.15.23. Пример соотношения между концептуальной моделью и внешними моделями

Появление новых или изменение информационных потребностей существующих приложений требуют определения для них корректных внешних моделей, при этом на уровне концептуальной и внутренней модели данных изменений не происходит. Изменения в концептуальной модели, вызванные появлением новых видов данных или изменением их структур, могут затрагивать не все приложения, т.е. обеспечивается определенная независимость программ от данных. Изменения в концептуальной модели должны отражаться на внутренней модели, и при неизменной концептуальной модели возможна самостоятельная модификация внутренней модели БД с целью улучшения ее характеристик (время доступа к данным, расхода памяти внешних устройств и др.). Таким образом БД реализует принцип относительной независимости логической и физической организации данных.

Понятие информационно-логическоймодели

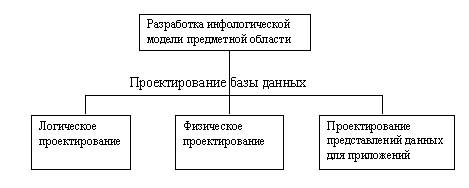

Проектирование базы данных состоит в построении комплекса взаимосвязанных моделей данных. На рис. 15.24 условно отображены этапы процесса проектирования базы данных [6].

Рис. 15.24. Этапы процесса проектирования базы данных

Важнейшим этапом проектирования базы данных является разработка инфологической (информационно-логической) . модели предметной области, не ориентированной на СУБД. В мифологической модели средствами структур данных в интегрированном виде отражают состав и структуру данных, а также информационные потребности приложений (задач и запросов).

Информационно-логическая (инфологическая) модель предметной области отражает предметную область в виде совокупности информационных объектов и их структурных связей.

Инфологическая модель предметной области строится первой. Предварительная инфологическая модель строится еще на предпроектной стадии и затем уточняется на более поздних стадиях проектирования баз данных. Затем на ее основе строятся концептуальная (логическая), внутренняя (физическая) и внешняя модели [5, 6].

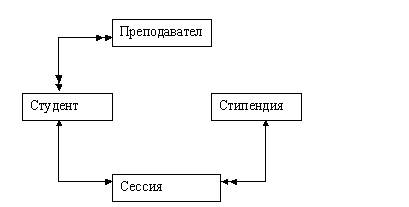

Пример 15.20. На рис. 15.25 представлена графическая форма информационно-логической модели, связывающей информационные объекты: Студент, Сессия, Стипендия, Преподаватель.

Рис. 15.25. Пример графического представления инфологической модели.
